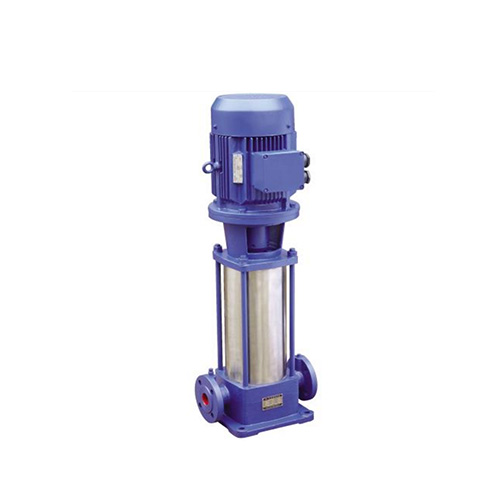

一、GDL立式多级管道离心泵产品简介：
GDL型立式多级管道离心泵是我司在国外优异泵型之基础上结合用户的运用要求及消防有关规范，并依据JB/TQ6435-92规范规划制作的新一代产品。水泵吸入、排出口坐落同一直线上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联合。轴封选用机械密封，用平衡室的压力水进行光滑和冷却。是各大职业冷热水或物理化学性质类似于水等液体运送的泵型。产品悉数选用计算机规划和优化处理，公司具有雄厚的技能力量、丰厚的出产经历和完善的检测手法，然后保证产品质量的安稳牢靠。广泛应用于高压运转体系中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水体系及各种冲刷液的运送等。

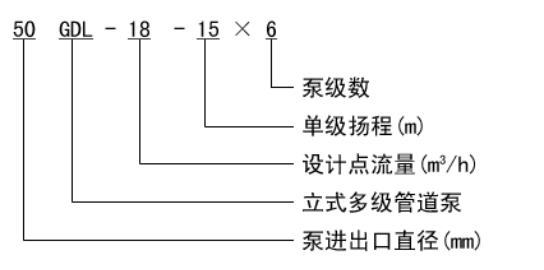

二、GDL立式多级管道离心泵类型含义：
三、GDL立式多级管道离心泵产品特色：
1、GDL型立式多级离心泵为立式结构，具有占地面积小的特色，泵重心重合于泵脚中心，因而运转平稳、振荡小、寿命长。
2、GDL型立式多级离心泵口径相同且在同一水平中心线上，无需改动管路结构，可直接装置在管道的任何部们，装置极为便利。
3、电机外加防雨罩可直接置于室外运用，而无需缔造泵房，大大节省基建投资。
4、GDL型立式多级离心泵扬程可通过改动泵级数（叶轮数量）来满意不同要求，故适用规模广。
5、轴封选用硬质合金机械密封，密封牢靠，无走漏，机械丢失小。
6、高效节能，外形漂亮。
7、注50口径以上内件铸件成形。
四、GDL立式多级管道离心泵技能参数：
流量：2-160m3/h；
扬程：24-200m；
功率：1.1-90kw；
转速：2900r/min；
口径：φ25-φ150；
温度规模：-15-+120℃；
工作压力：≤2.5Mpa。
五、GDL立式多级管道离心泵运用条件：
1、用于运送清水或物理化学性质类似于清水的液体；
2、运送液体中应无固体颗粒，无纤维，无强腐蚀性，无爆破风险；
3、最高液体温度不超越120℃；
4、最高工作压力不超越2.5MPa;
5、电源为了3相380V、50HZ。电压动摇在±5%以内；
6、周围环境温度应低于40℃，相对湿度低于95%。
六、GDL立式多级管道离心泵主要用途：
GDL型立式多级离心泵特别适用于锅炉给水，也可广泛应用于压力容器供水、热水循环、高层建筑给水、农田灌溉、消防增压、水力冲刷、食物、酿制、医药、化工、水产饲养、环境保护、化工工艺流程及机床配套等各职业，作为给水排水的动力设备。

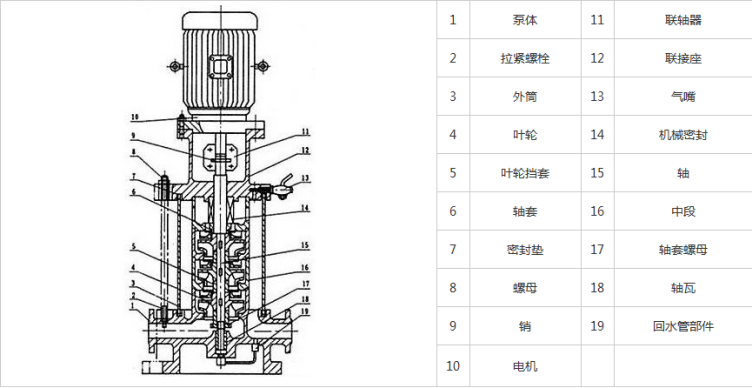

七、GDL立式多级管道离心泵结构图：

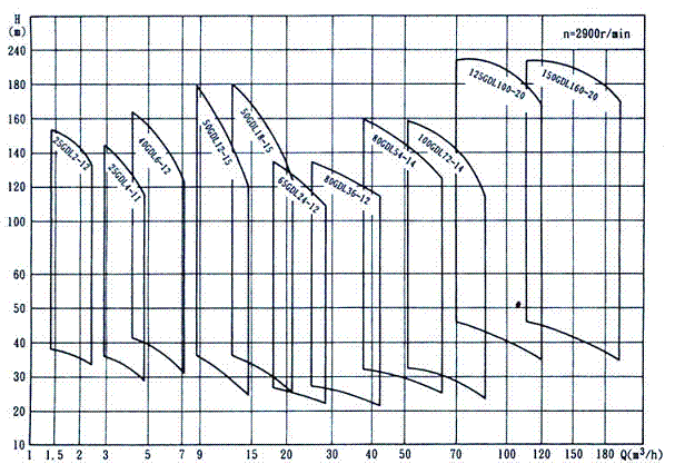

八、GDL立式多级管道离心泵曲线图谱：
九、GDL立式多级管道离心泵装置尺度图：
十、GDL立式多级管道离心泵装置阐明：
1、装置时管路分量不不该接受在泵上，不然易损环水泵；
2、泵瑟电机是全体结构，出厂时已由厂家校对，所以装置时无需调整，因而装置时非常便利；
3、装置水泵前应仔细查看泵流道内有无影响水泵运转的硬质物，（如石块、铁砂等）避免水泵运转时损还过流部件；
4、装置进有必要拧紧地脚螺栓，且每距离一事实上时段应对泵过行查看避免其松动，避免水泵起动时发作剧烈振荡而影响的功能；
5、为了修理便利和运用安全，在泵的进出口管路上装置一只调理阀及在泵进出口邻近装置一只压力表，关于高扬程，为了避免水锤，还应在出口闸阀前装置一只止回阀以敷衍俄然断电等失掉动力事端，然后保证水泵在工况下运转，增加水泵的运用寿命；
6、泵用于有吸程场合，应装有底阀，而且进口管路不该有过多弯道，一起不得有漏水、漏气现象，避免影响水泵的吸入功能；
7、为不使杂质进入泵内而阻塞流道影响功能，应在泵进口前面装置过滤器；
8、装置管路前滚动水泵的转子部件，应无磨擦声或卡死现象，不然应将泵拆开查看原因。
十一、GDL立式多级管道离心泵起动与泊车：
一、起动前预备：
1、用手拔转联轴器，叶轮应无卡磨现象，滚动灵活；
2、翻开进口阀门，翻开排气阀使液体充溢整个泵腔，然后封闭排气嘴；
3、如运送热液体时，起动前应预热，升温速度为50℃/h，泵的预热是用所运送液体不断循环来到达，以使各部位受热均匀；
4、应先用手盘动GDL型立式多级泵几圈以使光滑水进入机械密封端面；
5、点动电机，确转向是否正确。
二、起动与运转：
1、全开进口阀门，封闭吐出管路门；
2、接通电源，当泵到达正常转速后，逐步翻开吐出管路上的阀门，并调理到所需工况；
3、留意调查外表读数，查看轴封走漏状况，正常机遇机械密封走漏3漏/分，查看电机、轴承处温度≤70℃，假如发现异常状况，应及时处理。
三、泊车：
1、逐步封闭吐出管路阀门；
2、封闭进口阀门；
3、如环境温度低于0℃。应将泵内液体放尽，避免冻裂水泵；
4、如长时间停用，应将泵拆开清洗，包装保管。
十二、GDL立式多级管道离心泵修理与保养：
一、运转中的保护和保养：
1、进水管路有必要高度密封，不能漏水、漏气；
2、制止GDL型立式多级离心泵在汽蚀状态下长时间运转；
3、制止GDL型立式多级离心泵在大流量工况运转时，电机超电流长时间运转；
4、守时查看泵运转中的电机电流值，尽量使泵在规划工况规模内运转；
5、GDL型立式多级离心泵在运转中应有专人看守，避免发作意外；
6、GDL型立式多级离心泵每运转500小时应对轴承进行加油；
7、GDL型立式多级离心泵进行长时间运转后，因为机械磨损，使机组噪声及振荡增大，应泊车查看，必要进可替换易损零件及轴承，机组大修期一般为一年。
二、机械密封的保护与保养：
1、机械密封光滑液应清洁无固体颗粒；
2、制止机械封在干磨状况下工作；
3、起动前应盘动GDL型立式多级离心泵（电机）几圈，避免俄然起动形成机械密封开裂损坏。

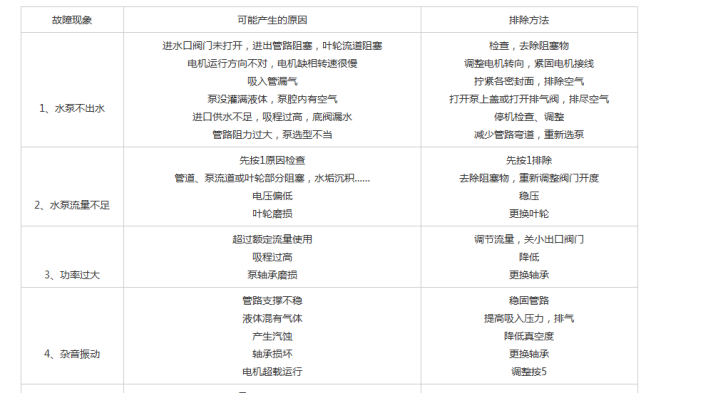

十三、GDL系列立式多级管道离心泵毛病原因及扫除办法：
十四、GDL立式多级管道离心泵订货须知：
一、产品名称类型：
1、多级离心泵产品名称与类型
2、多级离心泵口径
3、多级离心泵扬程（m）
4、多级离心泵电机功率（KW）
5、多级离心泵转速（r/min）
6、多级离心泵电压〔V〕
7、多级离心泵吸程（m）
8、多级离心泵是否带附件以便咱们的为您正确选型。
9、若已经由规划单位选定我公司的多级离心泵产品类型，请按多级离心泵类型直接向扬子江泵业公司销售部订货。
10、当运用的场合非常重要或环境比较复杂时，请您尽量供给规划图纸和具体参数，由咱们扬子江泵业的技能专家为您审阅把关。
